При сборке серверных и телекоммуникационных шкафов (стоек) часто возникает необходимость закрыть переднюю панель оборудования, но при этом сохранить визуальный доступ к индикаторам, дисплеям и органам управления. Для этого применяются обзорные двери с прозрачным или полупрозрачным заполнением, которые защищают аппаратуру от случайных касаний, пыли и брызг, но не препятствуют наблюдению. Специалисты по построению ЦОД и сетевых инфраструктур отмечают, что такие двери должны быть совместимы с 19-дюймовым монтажным форматом, иметь регулировку направления открывания и изготавливаться из небьющихся материалов. Стандартной высотой для монтажа устройств является 1U (44,45 мм). Двери для стоек выпускаются на разное количество юнитов (U). Для защиты устройств высотой 4U (4×44,45≈177,8 мм) потребуется дверь соответствующего размера.

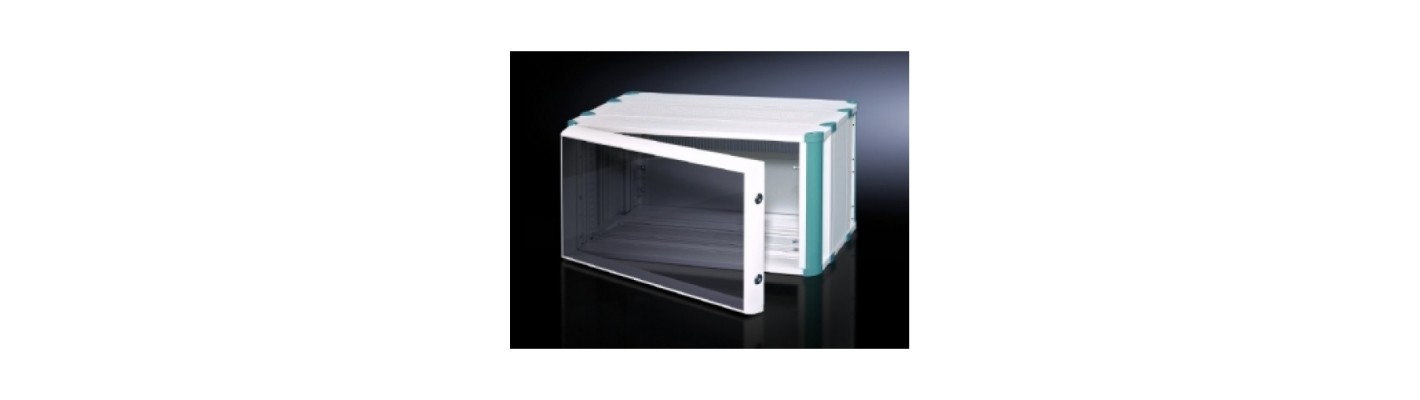

В этом сегменте широко известна продукция компании Rittal, в частности 3751330, RITTAL RC 19" пер. дверь обзорн. 4ЕВ, 1 шт. (дверь обзорная, высота 4U). Устройство предназначено для установки в 19-дюймовые шкафы и стойки серии RC (Rittal Compact).
Конструкция и материалы
Дверь состоит из алюминиевой рамы и вставки из органического стекла (оргстекло, акрил). Профиль рамы – алюминиевый прессованный профиль, окрашенный в цвет RAL 7035 (светло-серый). Угловые элементы – алюминиевое литье под давлением, также окрашенное. Стекло – оргстекло (полиметилметакрилат), дымчатое. Дымчатый цвет уменьшает яркость светодиодов за дверью, но сохраняет видимость. Оргстекло, в отличие от обычного стекла, не разбивается на острые осколки при ударе, а трескается или прогибается, что безопаснее для обслуживающего персонала и оборудования. Материал устойчив к воздействию большинства химических веществ (масел, растворителей), но может царапаться. Размеры: ширина 503 мм (стандарт для стоек 19", где ширина между направляющими 482,6 мм; дверь закрывает этот проём с нахлёстом на стойки). Высота – 4U (примерно 177,8 мм). Вес – 1,5 кг (лёгкая конструкция, не перегружает дверные петли шкафа).
Установка и регулировка
В комплект поставки входит крепежный материал (винты, возможно, петли). Дверь может навешиваться справа или слева (шарниры на выбор). Это позволяет адаптировать её под конкретную стойку и направление открывания. Обычно для установки требуется предварительно смонтировать ответные планки на стойке (входят в комплект). Крепление – с помощью винтов к профилю стойки (возможно, через специальные кронштейны). Фиксация в закрытом положении – магнитная защёлка или поворотный замок (не указано; вероятно, есть). Для серии RC (компактные шкафы) обычно используется защёлка с ключом.
Области применения и ограничения
Дверь предназначена для защиты оборудования, установленного в 19-дюймовых стойках или шкафах Rittal RC, а также других совместимых стоек. Применяется в:
-
серверных комнатах (для защиты коммутаторов, маршрутизаторов, серверов);
-
промышленных шкафах управления (для защиты контроллеров, блоков питания, реле);
-
лабораториях (для защиты измерительных приборов);
-
телекоммуникационных стойках (для защиты патч-панелей, медиаконвертеров).
Благодаря обзорному стеклу можно контролировать светодиодную индикацию (питание, ошибки, активность портов), не открывая дверь. Дымчатый цвет снижает усталость глаз от мигания светодиодов, но не затемняет сильно. Алюминиевая рама обеспечивает жёсткость и защиту от изгиба. Окраска RAL 7035 сочетается с большинством шкафов Rittal и другой электротехнической продукцией.
Ограничения:
-
Для стоек других производителей может потребоваться проверка совместимости (расстояние между монтажными отверстиями по высоте). Обычно 4U соответствует 4 блокам по 1U (44,45 мм), то есть 177,8 мм. Крепёж должен совпадать.
-
Оргстекло легко царапается, поэтому его нельзя чистить абразивными средствами. При интенсивной эксплуатации возможно помутнение (потеря прозрачности).
-
Дверь не герметична (нет уплотнителя) – пыль может проникать через зазоры. Для пылезащиты нужен специальный фильтр или корпус с IP54.
-
Не подходит для защиты от вандалов (оргстекло можно разбить сильным ударом).
-
Высота 4U подходит для устройств высотой до 4U (например, некоторые серверы, коммутаторы, источники бесперебойного питания). Но если устройство занимает 3U, дверь будет выше, что может быть некрасиво, но функционально допустимо. Если устройство занимает 5U – дверь не закроет его полностью.
-
При установке на открытую стойку (без боковых стенок) дверь не обеспечивает полную защиту от доступа сбоку. Для этого нужен полноценный шкаф Rittal RC.
Заключение
Rittal RC 19 (4U) обзорная дверь – это качественный аксессуар для 19-дюймовых стоек, обеспечивающий механическую защиту и визуальный контроль. Изготовлен из алюминиевой рамы и дымчатого оргстекла, весит 1,5 кг, подходит для ширины 19 дюймов (482,6 мм). Крепёж входит в комплект, навеска возможна справа или слева. Цвет RAL 7035. Товар не новый, но по-прежнему востребован при сборке и модернизации стоек. При покупке убедитесь, что высота вашего оборудования не превышает 4U (около 178 мм) и что стойка имеет стандартный шаг отверстий (серия RC). Для стоек других производителей может потребоваться сверловка дополнительных отверстий. Дверь не герметична, но для обычных помещений этого достаточно. Учитывая хорошее качество Rittal, дверь прослужит долго. Цена – ориентировочно 5000–7000 рублей (зависит от продавца). Приобрести можно у дистрибьюторов Rittal. При монтаже соблюдайте осторожность, чтобы не поцарапать стекло. Регулярно очищайте его от пыли мягкой салфеткой. В целом, это надёжное решение для защиты и обзора оборудования в стойках. Для серверных стоек с большим числом устройств можно использовать комбинацию из нескольких таких дверей (по высоте). В серии RC также есть двери на 6U, 8U и т.д. Для использования в условиях повышенной запылённости рекомендуется приобретать сплошные металлические двери с фильтрами. Но для обычных офисов обзорная дверь предпочтительнее. При выборе обращайте внимание на тип фиксации: у данной модели, вероятно, имеется поворотная ручка с замком (ключ в комплекте). Для стоек с частым доступом можно установить дверь без замка (магнитная защёлка). Однако в описании не уточняется, поэтому уточните у продавца. В целом, Rittal RC 19 4U – это типовое решение, проверенное временем. Многие инженеры предпочитают именно его за прозрачность и лёгкость. Если оргстекло со временем поцарапается или пожелтеет, его можно заменить (измерив размеры). Закажите новое стекло в мастерской по обработке акрила. Алюминиевая рама останется целой. Таким образом, ремонтопригодность двери высокая. В отличие от пластиковых дверей, у Rittal детали из алюминия не ломаются. Резюмируя: это хороший выбор для тех, кто хочет видеть состояние оборудования, но защитить его от случайных касаний. Рекомендуется к установке в офисах, лабораториях, на небольших серверных. Для центров обработки данных лучше использовать более герметичные решения с охлаждением. Но это уже другая тема. Учитывая, что товар не является новым, его можно найти на вторичном рынке или у официальных дилеров по сниженной цене. Убедитесь, что дверь не имеет дефектов (сколов, царапин). В целом, отзывы о Rittal RC положительные.
